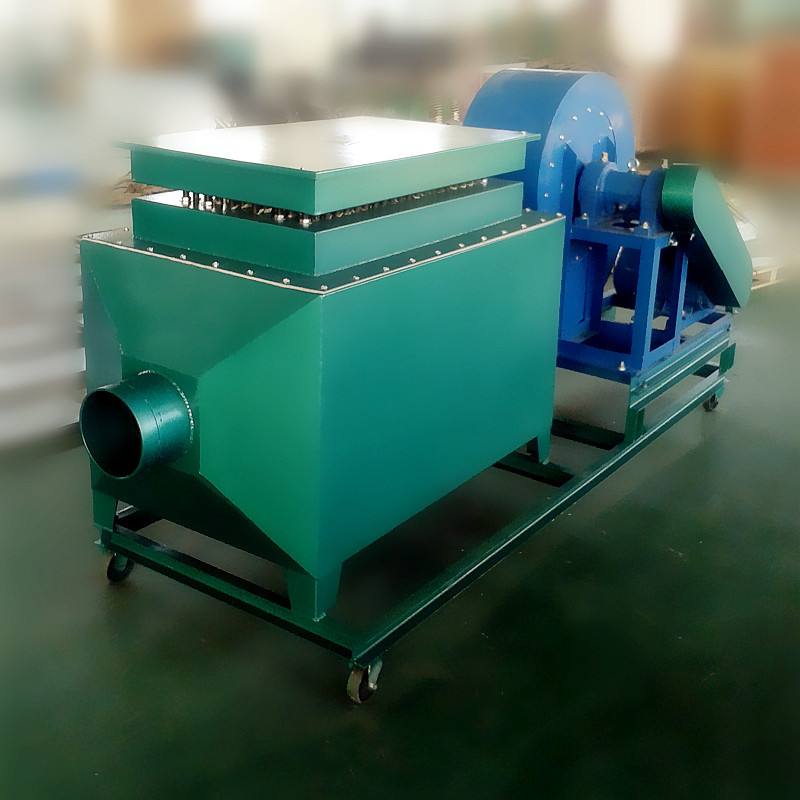

防爆電加熱器中防爆電氣設備基本常識
| 一、防爆電氣設備選型 |
| 1、根據區域類別選擇防爆電氣設備型式 |
| |
EN60079-15 |
NEC500 |
GB3836.15 |
| 0區 |
ia本質安全型電氣設備和電路 |
| 1區 |
d，p，e，i，q，o，m |
隔爆型，能承受2個故
障的本安型，通風型 |
d,p,e（僅限于接線盒、箱，
單插腳熒光燈等）
i，q，o，m |
| 2區 |
（1）1區用設備
?。?）“n”型
（3）正常工作中不產
生火花設備 |
?。?）1區用設備
（2）“n”型
?。?）正常工作中不產
生火花設備 |
（1）1區用設備
?。?）“n”型 |
| 注1： |
對于標有“S”的特殊型設備，應按照設備上表明的區域類型選用，并注意安裝和使用的特殊條件。 |
| 注2： |
根據我國實際情況，允許在1區中使用的“e”型設備僅限于：
a）在正常運行中不產生火花、電弧或危險溫度的接線盒和接線箱，包括主體為“d”或“m”型、接線部分為“e”型的電氣產品。
b）配置有合適熱保護裝置（GB3836.4附錄D）的“e”型低壓異步電動機（啟動頻繁和環境條件惡劣者除外）。
c）單插頭“e”型熒光燈 |
|
0區：爆炸性氣體環境連續出現和長時間存在的場所。
1區：在正常運行時，可能出現爆炸性氣體環境的場所。
2區：在正常運行時，不可能出現爆炸性氣體環境，如果出現也是偶爾發生并且僅是短時間存在的場所。
2、 根據氣體或蒸氣的引燃溫度選取防爆電氣設備型式
防爆電氣設備應按其最高表面溫度不超過可能出現的任何氣體或蒸氣的引燃溫度選型。
防爆電氣設備和環境溫度。 |
| 溫度組別、表面溫度和引燃溫度之間的關系 |
| 電氣設備的溫度組別 |
電氣設備的最高表面溫度 |
氣體或蒸氣的引燃溫度 |
| T1 |
450℃ |
＞450℃ |
| T2 |
300℃ |
＞300℃ |
| T3 |
200℃ |
＞200℃ |
| T4 |
135℃ |
＞135℃ |
| T5 |
100℃ |
＞100℃ |
| T6 |
85℃ |
＞85℃ |
| |
電氣設備的最高表面溫度指在爆性氣體環境中使用的防爆電氣設備最高表面溫度,且該溫度須低于該危險場所出現的氣體或蒸氣的引燃溫度。 |
氣體或蒸氣的引燃溫度指在爆炸氣體環境中出現的氣體或蒸氣的引起燃燒的溫度,是氣體和蒸氣本身的特性。 |
|
| 3、場所中氣體/蒸氣分類/分級與允許使用設備類別/關系 |
| 場所中氣體/蒸氣分類/分級 |
允許使用設備類別/關系 |
| ⅡA（例如：丙烷、戊烷、苯，汽油、乙醇、乙醛、丙酮、甲胺） |
ⅡA、ⅡB或ⅡC |
| ⅡB（例如：乙烯、二甲醚、焦?fàn)t煤氣等） |
ⅡB、ⅡC |
| ⅡC（例如：氫氣、乙炔和二硫化碳） |
ⅡC |
|
引用標準：
GB3836.1(相當于IEC60079-0）:《爆炸性氣體環境用電氣設備 第1部分：通用要求 》
GB3836.2（相當于IEC60079-1）:《爆炸性氣體環境用電氣設備 第2部分：爆炸型“d”》
GB3836.3（相當于IEC60079-7）:《爆炸性氣體環境用電氣設備 第3部分：增安型“e”》
GB3836.4（相當于IEC60079-11）:《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》
GB3836.13（相當于IEC60079-13）:《爆炸性氣體環境用電氣設備 第13部分：爆炸性氣體環境用電氣設備的檢修》
GB3836.14（相當于IEC60079-10):《爆炸性氣體環境用電氣設備 第14部分：危險場所分類 》
GB3836.15(相當于IEC60079-14）:《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外） 》 |
| 二、防爆原理 |
| 防爆形式 |
防爆原理 |
圖解 |
應用舉例 |
| 隔爆型“d” |
它能承受已進入外殼內部的可燃性混合物在內部爆炸而不損壞，并且通過外殼上的任何結合面或結構孔不會引燃同一種或多種氣體或蒸氣所形成外部爆炸性環境的電氣設備外殼 |
|
防爆斷路器、開關、燈、起動器、按鈕、操作柱、配電箱、電機 |
| 增安型“e” |
它是一種對正常運行條件下不會產生電弧、火花的電氣設備采取一些附加措施以提高其安全程度，防止其內部和外部部件可能發生危險溫度、電弧和火花的電氣設備 |
|
防爆接線盒、接線箱、穿線盒、過渡箱、撓性管、燈、電機 |
| 正壓型“p” |
它是一種通過保持內部保護氣體的壓力高于周?chē)ㄐ原h(huán)境壓力的措施來達到安全的電氣設備 |
|
防爆分析小屋、大型電動機、配電、儀表控制器 |
本質
安全型“i” |
設備內部的電路在規定的試驗條件下,正常工作或規定的故障狀態下產生的電火花和熱效應均不能點燃規定的爆炸性氣體或蒸氣的電氣設備 |
|
防爆通訊設備、傳感器、調節器、測量和控制設備 |
| 澆封型“m” |
將可能產生點燃爆炸性混合物的電弧、火花或高溫部分澆封、使它不能點燃周?chē)谋ㄐ詺怏w混合物 |
|
防爆變壓器、電阻器 |
|
| 三、防爆標志例 |
3.1 防爆標志為ExdⅡ BT6，防爆電氣設備為ⅡB類隔爆型T6組.
3.2 防爆標志為ExeⅡ T3,防爆電氣設備為ⅡB類增按型T3組.
3.3 防爆標志為ExedⅡ CT4,防爆電氣設備采用二種防爆型式,表示采用主體增安型,內裝ⅡC類隔爆型Ex元件
3.4 防爆標志為ExedⅡ BT5,防爆電氣設備采用二種防爆型式,表示采用主體隔爆型,接線腔體為增安型
3.5 防爆標志為ExpⅡ T4,防爆電氣設備為Ⅱ類正壓型T4組. |
