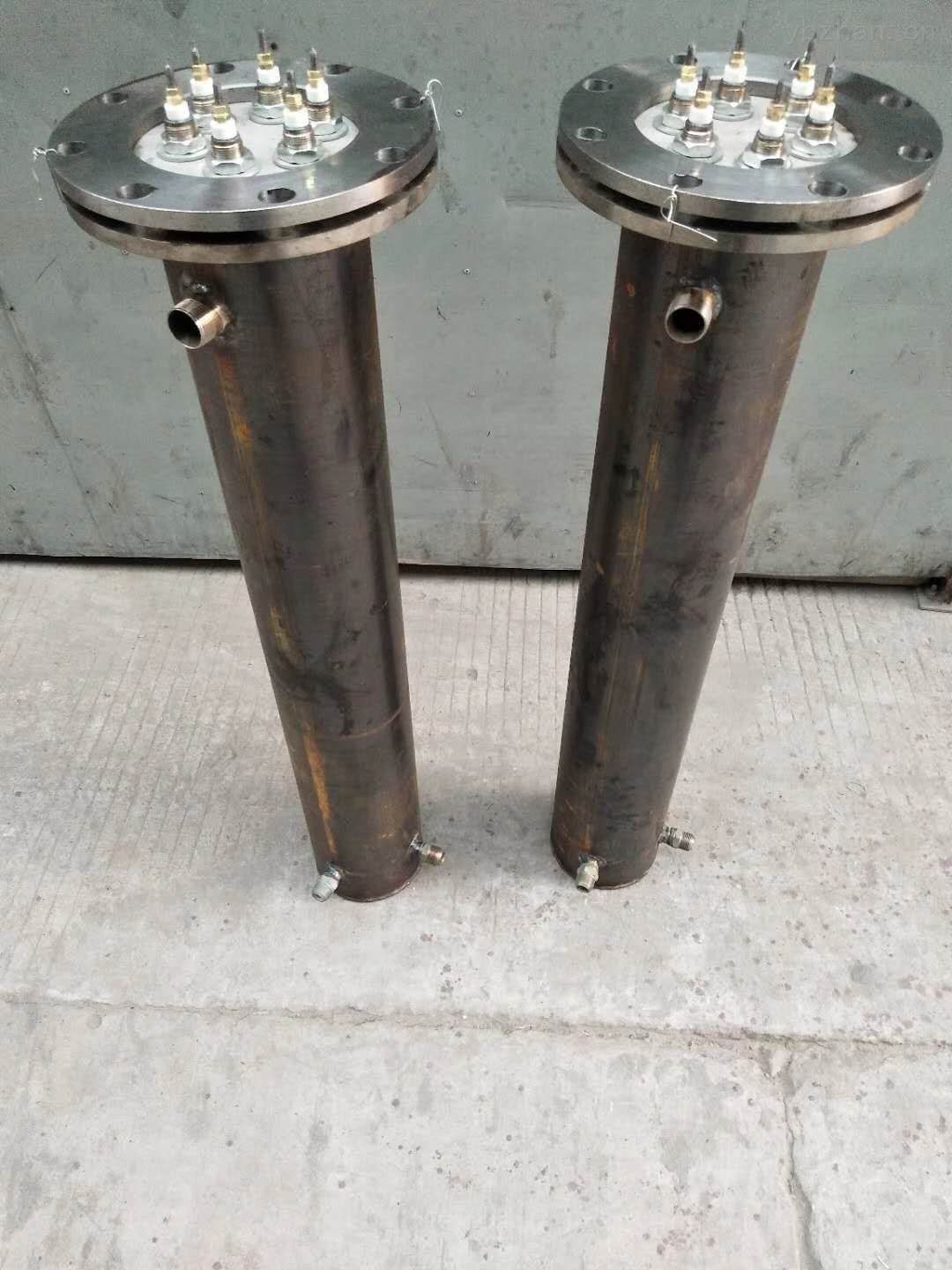

電加熱器設計中法蘭選型
電加熱器設計中法蘭選型，包括法蘭選擇依據、法蘭連接方式、法蘭密封面的種類及作用。
一、法蘭選擇依據：
1.輸送介質的性質，一般介質、特殊介質、有毒害介質、易燃易爆介質；
2.根據介質的參數，工作壓力、工作溫度，在介質是確定的情況下，根據介質的工作溫度和工作壓力確定出法蘭的公稱壓力PN。
3.根據使用場所、連接條件確定法蘭與管子的連接方式和密封面形式。
4.根據連接對象確定法蘭規格。
二、法蘭連接方式：
管道法蘭按與管子的連接方式可分為五種基本類型：平焊法蘭、對焊法蘭、螺紋法蘭、承插焊法蘭、松套法蘭。
法蘭的密封面型式有有多種，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、環連接面（RJ）。
平焊鋼法蘭：適用于公稱壓力不超過2.5MPa的碳素鋼管道連接。平焊法蘭的密封面可以制成光滑式，凹凸式和榫槽式三種。光滑式平焊法蘭的應用量最大，多用于介質條件比較緩和的情況下，如低壓非凈化壓縮空氣、低壓循環水，它的優點是價格比較便宜。
對焊鋼法蘭：用于法蘭與管子的對口焊接，其結構合理，強度與剛度較大，經得起高溫高壓及反復彎曲和溫度波動，密封性可靠，公稱壓力為0.25～2.5MPa的對焊法蘭采用凹凸式密封面。
承插焊法蘭：常用于PN≤10.0MPa，DN≤40的管道中。
松套法蘭：松套法蘭俗稱活套法蘭,分焊環活套法蘭,翻邊活套法蘭和 對焊活套法蘭.常用于介質溫度和壓力都不高而介質腐蝕性較強的情況。當介質腐蝕性較強時，法蘭接觸介質的部分(翻邊短節)為耐腐蝕的高等級材料如不銹鋼等材料，而外部則利用低等級材料如碳鋼材料的法蘭環夾緊它以實現密封。
整體法蘭：常常是將法蘭與設備、管子、管件、閥門等做成一體，這種型式在設備和閥門上常用。
三、法蘭密封面的種類及作用：
1.突面（RF） 表面是一個光滑的平面，也可車制密紋水線。密封面結構簡單，加工方便，且便于進行防腐襯里。但是，這種密封面墊片接觸面積較大，預緊時墊片容易往兩邊擠，不易壓緊。
2.凹凸面 （MFM） 密封面是由一個凸面和一個凹面相配合組成，在凹面上放置墊片，能夠防止墊片被擠出，故可適用于壓力較高的場合。
3.榫槽面(TG) 密封面是由榫和槽所組成的，墊片置于槽中，不會被擠動。墊片可以較窄，因而壓緊墊片所需的螺栓力也就相應較小。即使用于壓力較高之處，螺栓尺寸也不致過大。因而，它比以上兩種密封面均易獲得良好的密封效果。密封面的缺點是結構與制造比較復雜，更換擠在槽中的墊片比較困難。此外，榫面部分容易損壞，在拆裝或運輸過程中應加以注意。榫槽密封面適于易燃、易爆、有毒的介質以及較高壓力的場合。當壓力不大時，即使直徑較大，也能很好地密封。
4.全平面（FF）與環連接面（RJ） 全平面密封適合于壓力較小的場合（PN≤1.6MPa）；
環連接面主要用在帶頸對焊法蘭與整體法蘭上，適用壓力范圍為（6.3MPa≤PN≤25.0MPa）。
其它類型密封面 對于高壓容器和高壓管道的密封，密封面可采用錐形密封面或梯形槽密封面，它們分別與球面金屬墊片（透鏡墊片）和橢圓形或八角形截面的金屬墊片配合。密封面可適用于壓力較高的場合，但需要的尺寸精度和表面光潔度高，不易加工。
