酸堿電熱管-揚州達瑞點擊次數：187
發布時間：2024-08-04 14:23:32 |
|---|
達瑞電氣為您推薦
鈦材具有比重小、強度高、耐腐蝕。實踐證明：鈦在防腐設備生產應用中，效率高、壽命長、在電鍍?cè)O(shè)備應用中，不影響鍍液可大大提高電鍍行業效益。適用于苛性鈉，火堿等強堿溶液中。
型號 | 適應環境及工藝 | 管子外材 | 管子單位表面負荷 | 型號 | 適應環境及工藝 |
氟塑料電加熱器（CMFLON） | 適用于強酸強堿等腐蝕性液體中、工藝溫度≤105℃、不粘附、不結垢、表面散熱均勻 | PFA/外套PTFE/外套 | 不銹鋼、鈦、鐵、銅1.5W/C㎡ | 氟塑料電加熱器（CMFLON） | 適用于強酸強堿等腐蝕性液體中、工藝溫度≤105℃、不粘附、不結垢、表面散熱均勻 |
鈦（CMTi)電加熱器 | 適用于鍍鉻、酸銅、鍍鎳、飩化、填充、氧化槽、鉻酸陽極化、 | 鈦Ti | 6-4.5W/C㎡ | 鈦（CMTi)電加熱器 | 適用于鍍鉻、酸銅、鍍鎳、飩化、填充、氧化槽、鉻酸陽極化、磷化酸性鍍錫等工藝中 |
不銹鋼（CM316L）電加熱器 | 適用于PH>7－14的液體、油及其它液體中應用 | 304、316L、1Cr18Ni9Ti | 6-4.5W/C㎡ | 不銹鋼（CM316L）電加熱器 | 適用于PH>7－14的液體、油及其它液體中應用 |
石英電加熱器 | 適用于防腐蝕性液體中使用（除氫氟酸） | 石英 | 1.5W/C㎡ | 石英電加熱器 | 適用于防腐蝕性液體中使用（除氫氟酸） |
翅處式、干燒管及外循環熱風防暴加熱器 | 適用于在空氣中加熱、元件模具的澆鑄、嵌裝、制作加熱模塊元件 | 不銹鋼、1Cr18Ni9Ti 10#鋼 | 1－1.2W/C㎡ | 翅處式、干燒管及外循環熱風防暴加熱器 | 適用于在空氣中加熱、元件模具的澆鑄、嵌裝、制作加熱模塊元件 |

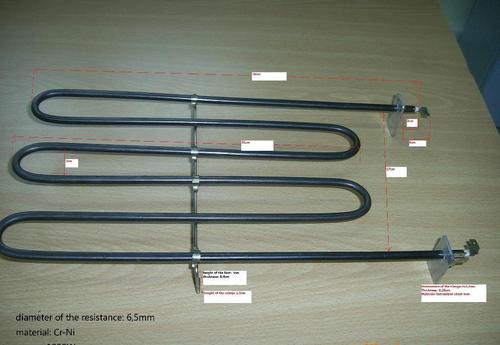

說明 | 電加熱管的形式有：U型、W型、I型、L型、盤繞型、板式 | ||||
產品設計與選型
選型依據：
1、槽體內部尺寸，長×寬×高，液面高度。
2、工藝溫度、起始溫度、終止溫度。
3、工藝要求升溫或降溫時間。
換熱量（加熱、降溫）：
Q＝V×C×r×β（t2-t1)/T（千卡）
V：溶液體積（升）
C：溶液比熱（千卡/公升×℃）
r：比重（千克/升）
t1：溶液初始溫度
t2：溶液終止溫度
β：熱損耗系數（取1.10-1.30）
Q為正值，則為升溫所需熱量
Q為負值，則為降溫所需冷量
T：升溫或預冷時間h（小時）
電熱功當量（電解熱）：
Q＝0.864×I×V（Kcal/h）
I：總電流A V：槽電壓V
熱交換器換熱面積S的確定：
S＝Q/K×ΔT×t
Q:換熱量（千卡）
K：傳熱系數kcal/m2×hr×℃(參閱傳熱系數表V）
V：溶液體積（升）
ΔT：平均溫度差
t：設定的加熱（降溫）時間
選型：
根據計算確定熱交換器換熱面積，依槽子（反應釜）尺寸確定換熱器組數和形狀，一般為“U”“W”“L”，
盤繞形管。加熱時，換熱器于容器下部，冷卻置于液面100mm以下，產品呈“一”形。我廠可為用戶選型，提供設計方案。
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
